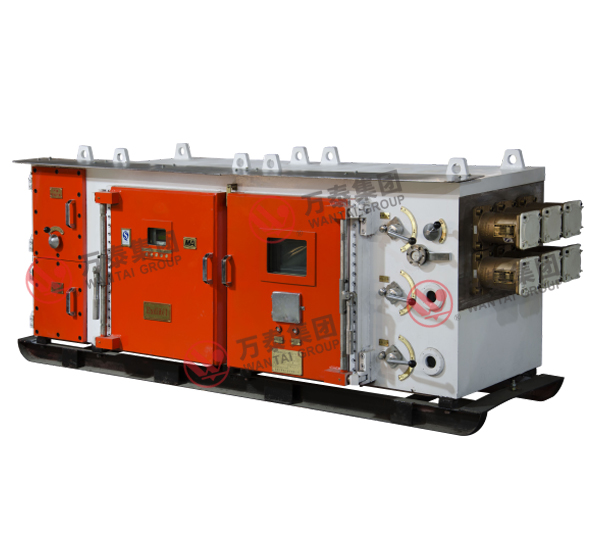

矿用隔爆兼本质安全型多回路真空电磁起动器
QJZ-2400/1140(660)-8、10M
QJZ3-2400/1140(660)-8、10ML
QJZ-1600/1140(660)-6M
QJZ-1200/1140(660)-6M
矿用隔爆兼本质安全型真空组合开关
QJZ-4×400/1140(660)

一、用途
矿用隔爆兼本质安全型多回路真空电磁起动器(以下简称低压组合开关)适用于含有爆炸性危险气体和煤尘的矿井中,在交流50Hz、额定电压AC1140V或AC660V的线路中,可同时对10台以下三相鼠笼式异步电动机的起动、停止进行逻辑控制和保护,并可在停止时改变相序。尤其适用于采掘、运输、采煤等动力负载较为集中的工作面的集中监控。该设备具有自动化程度高、人机对话方便直观、组网方便、性能稳定、保护灵敏、动作可靠等优点,是数字化矿井的理想换代产品。

QJZ-4×400/1140(660)

QJZ3-2400/1140(660)-8、10ML


二、技术优势及功能特点:
1、低压组合开关壳体为长方体,采用快开门结构。具有可靠的机械联锁和电气联锁系统,保证先断电、后开门;设备各单元为模块化结构,采用抽屉插接式;
2、采用PLC为核心控制单元,具有现场可编程、输入/输出点数可扩展。可以方便的进行组网通讯,组网功能强大,具有遥测、遥信、遥控、遥调等“四遥”功能,方便实现工作面的无人值守,达到地面调度室的集中检测和监控;
3、中文显示系统,可对低压组合开关进行参数整定和控制方式的设定,并有工作状态和故障类型的显示和记忆功能。具有友好的人机界面,大大提高了判断和排除故障的效率;
4、低压组合开关的先导回路为本质安全型电路,能有效防止因控制线路短路或接地时引起的自发起动事故的发生;
5、具有多种操作方式(近控、远控、网络控制)和多种控制方式(独立控制、程控、双速控制、混合控制)。

三、保护功能:
保护系统采用了PLC+工控一体机,配以高精度的数据处理及先进的保护算法,保护精度高,反应速度快。能完成电动机的过载、短路、过压、欠压、断相、漏电闭锁、瓦斯闭锁、风电闭锁等多种保护功能。

四、产品主要技术参数

产品型号

QJZ-2400/1140(660)-8M

QJZ3-2400/1140(660)-8ML

QJZ-2400/1140(660)-10M

QJZ3-2400/1140(660)-10ML

QJZ-1600/1140(660)-6M

QJZ-1200/1140(660)-6M

QJZ-4×400/1140(660)

额定工作电流

2400A

1600A、1200A

1600A

输出回路数

8、10路

6路

4

隔离换开关

3路(每路800A)

3路(1路800A,2路400A

3路(每路400A

2路(每路800A)

外形尺寸含电缆连接器

3325×928×1080mm

2970×928×1080mm

3605×928×1080mm

3250×928×1080mm

3085×928×1080mm

2000×900×1010mm

额定工作电压

AC1140V、AC660V

真空接触器

单回路最大额定电流:400A

输入、输出方式

电缆连接器或压盘式接线装置

保护功能

过载、短路、过压、欠压、断相、漏电闭锁、瓦斯闭锁、风电闭锁

故障查询

具有故障查询功能

显示组件

能够实时显示系统信息

通讯方式

以太网通讯

控制方式

近控、本安远控、网络控制
